  • 碳钢大小头

    碳钢大小头 碳钢大小头顾名思义使用的材质为碳钢,主要代表有有20#、Q235、Q345、16Mn等。用于两种不同管径的管道之间的连接。按照形状的不同,分为同心大小头和偏心大小头两种。同

    碳钢大小头详细说明:

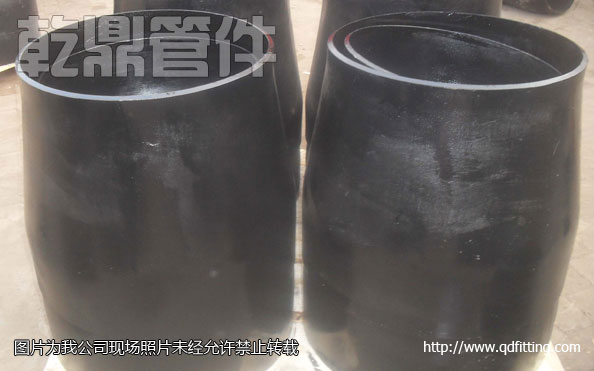

    碳钢大小头

    碳钢大小头顾名思义使用的材质为碳钢,主要代表有有20#、Q235、Q345、16Mn等。用于两种不同管径的管道之间的连接。按照形状的不同,分为同心大小头和偏心大小头两种。同心很好理解就是管的两端的圆的中心点在同一条直线上称之为同心大小头,反之则为偏心大小头。

    主要的执行标准

    化工部标准(HG/T5010-1958,HG/T20592-2009

    机械部标准(JB/T81-1959,JB/T74-1994)

    石化部标准(SH3406-1996)

    国家标准(GB/T9112-2000)

    大小头的展开弧长计算方式

    为方便计算,设大头圆弧的半径为RD,展开的角度为α,小头圆弧的半径为RX,(R1—R2)=(ΔR),L为大小头侧 面投影的长度。

    有(RD—RX)=L=[(H)^2+(ΔR)^2]^(0.5)

    RD=(R1×L)÷(ΔR),

    RX=(R2×L)÷(ΔR),

    展开的角度为α=[180×(ΔR)]÷(L×π), 单位是度。

    异心大小头要根据钣金图纸展开。

    同心大小头,设大头半径为R1,小头半径为R2,高为H
