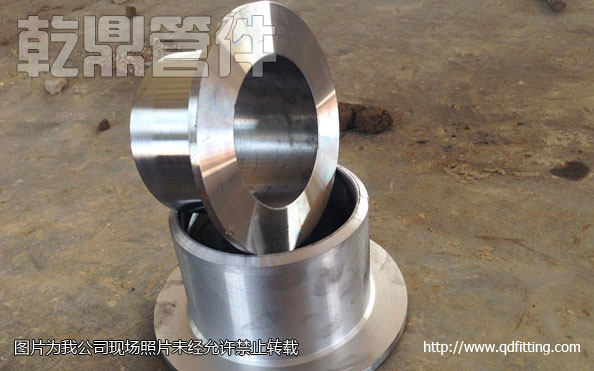

  • 翻边短节

    翻边短节尺寸 MSS SP-43 (A 型) Dimensions of Lap Joint Stub Ends 公称通径 NominalPipe Size DN (in) 端部外径 Outside Diameter at Bevel 长度 Length 圆角半径 Radiuis of fillet 搭接直径 Diameter of Lap D L R G 1/2 21

    翻边短节详细说明:



    翻边短节尺寸 MSS SP-43 (A 型)

    Dimensions of Lap Joint Stub Ends

    公称通径
     NominalPipe Size
    DN (in)
    端部外径
     Outside Diameter
    at Bevel
    长度
    Length
    圆角半径
    Radiuis of fillet
    搭接直径
    Diameter of Lap
    DLRG
    1/221.350.83.035
    3/426.750.83.042.9
    133.450.83.050.8
    1 1/442.250.84.863.5
    1 1/248.350.86.473.2
    260.363.57.991.5
    2 1/27363.57.9104.6
    388.963.59.6127
    3 1/2101.676.29.6139.7
    4114.376.211.2157.2
    5141.376.211.2185.7
    6168.388.912.7215.9
    8219.1101.612.7269.7
    10273.112712.7323.9
    12323.9152.412.7381.0
    14355.6152.412.7412.8
    16406.4152.412.7469.9
    18457.2152.412.7533.4
    20508152.412.7584.2
    24609.6152.412.7692.2


     注:1)搭接厚度t不小于公称管壁厚

    2)搭接平面可按用户要求加工成同心的锯齿状槽或螺旋纹槽

    3)适用于与Sch40s或更薄的不锈钢管子联接

    4)R尺寸符合ANSI B16.5中为搭接法兰凸缘所规定的半径

    5)壁厚T见壁厚表
